Écrous filetés
Les écrous fabriqués à partir de divers métaux et plastiques jouent un rôle primordial dans un assemblage fileté, agissant comme un dispositif à travers lequel la contrainte est transformée en tige de fixation et en pièces d'appariement, et continue de maintenir cette charge de tension dans l'assemblage. La plupart des écrous ont des faces hexagonales, mais ils sont équipés de nombreuses autres fonctions à des fins secondaires telles que le blocage du filetage, l'étanchéité, le partage de charge, le serrage, le soudage et le nivellement.
Un écrou est un type de fixation avec un trou fileté. Les écrous sont presque toujours utilisés pour relier plusieurs pièces avec un boulon correspondant. Les deux composants sont maintenus ensemble par une combinaison du frottement de leurs filetages (avec une légère déformation élastique), d'un léger allongement du boulon et de la compression des pièces maintenues ensemble. Dans les applications où les vibrations ou la rotation peuvent provoquer le desserrage de l'écrou, divers mécanismes de verrouillage peuvent être utilisés : rondelles de blocage, écrous de blocage, écrous doubles, adhésif frein-filet tel que Loctite, loquet (goupilles fendues) ou frein à fil. En combinaison avec un château. écrous, inserts en nylon (perles nyloc) ou fils légèrement ovales.
Les écrous carrés, y compris les têtes de boulons, ont été les premiers à être fabriqués et les plus courants, principalement parce qu'ils étaient beaucoup plus faciles à fabriquer, notamment à la main. Bien qu'aujourd'hui les écrous hexagonaux soient rarement préférés pour les raisons suivantes, ils sont parfois utilisés dans certaines situations où un couple et une traction maximum sont requis pour une taille donnée : Chacune des clés de plus grande longueur est autorisée sur les côtés. Avec une plus grande surface, il y a plus de levier sur l'écrou.
La forme la plus courante aujourd'hui est l'hexagone (6 côtés), pour les mêmes raisons que la tête de vis, crée une bonne qualité de préhension sur les coins des outils/fixations et convient dans les espaces restreints). Par conséquent, les polygones (formes/formes avec sommets/coins) ayant plus de six côtés n’ont pas une adhérence suffisante. Les polygones (par exemple carrés) comportant moins de six côtés mettent plus de temps à effectuer leur rotation lorsque l'accès est limité.
Il existe d'autres formes spéciales pour des besoins spécifiques, telles que des écrous à oreilles pour les réglages manuels et des écrous imperdables pour les zones d'accès restreintes, par exemple les boîtiers Chanel/coulissants.
- Écrous étanches à l'air
- Noix de Château
- Écrous à dôme
- Écrous complets/demi/écrous fins.
- Noix Nyloc
- Noix de Philidas
- Écrous à bride simples non dentelés
- Écrous à bride dentelée
- Écrous en T
- Écrous à oreilles
Les écrous autobloquants entièrement métalliques Aerotight ont été initialement conçus et vendus par GKN (composants automobiles et aérospatiaux multinationales britanniques) dans les années 1950, toute une gamme est maintenant produite et distribuée par la société appartenant à BUFAB. Les écrous aéroétanches sont également appelés écrous à poutre coudée et écrous rigides.
Les écrous château/crénelés sont des écrous hexagonaux avec des fentes en haut qui font ressembler l'écrou aux créneaux d'un château. Ces fentes offrent un verrouillage important lorsqu'elles sont utilisées avec une goupille fendue.
Les noix à dôme hexagonal sont également appelées perles de noix hexagonales à gland car la tête est de forme arrondie et semblable à celle d'un chêne. Ils sont également connus sous le nom d'écrous ronds, d'écrous aveugles et d'écrous à couronne. L'écrou est fabriqué d'une seule pièce avec un capuchon à une extrémité et est généralement disponible en acier inoxydable, en acier au carbone, en nylon et en laiton.
Les avantages des écrous bombés sont qu'ils agissent comme une barrière contre les contaminants sur les filetages, ce qui pourrait raccourcir la durée de vie des joints, conduisant à une défaillance prématurée. Le capuchon d'extrémité peut également protéger le joint contre les dommages causés par les collisions ou les accrocs causés par le filetage exposé. Esthétiquement, la finition arrondie du capuchon crée un aspect plus épuré du produit. Ils sont disponibles en options basses ou hautes, en fonction de la mesure dans laquelle vous devez réduire le profil qui dépasse du composant.

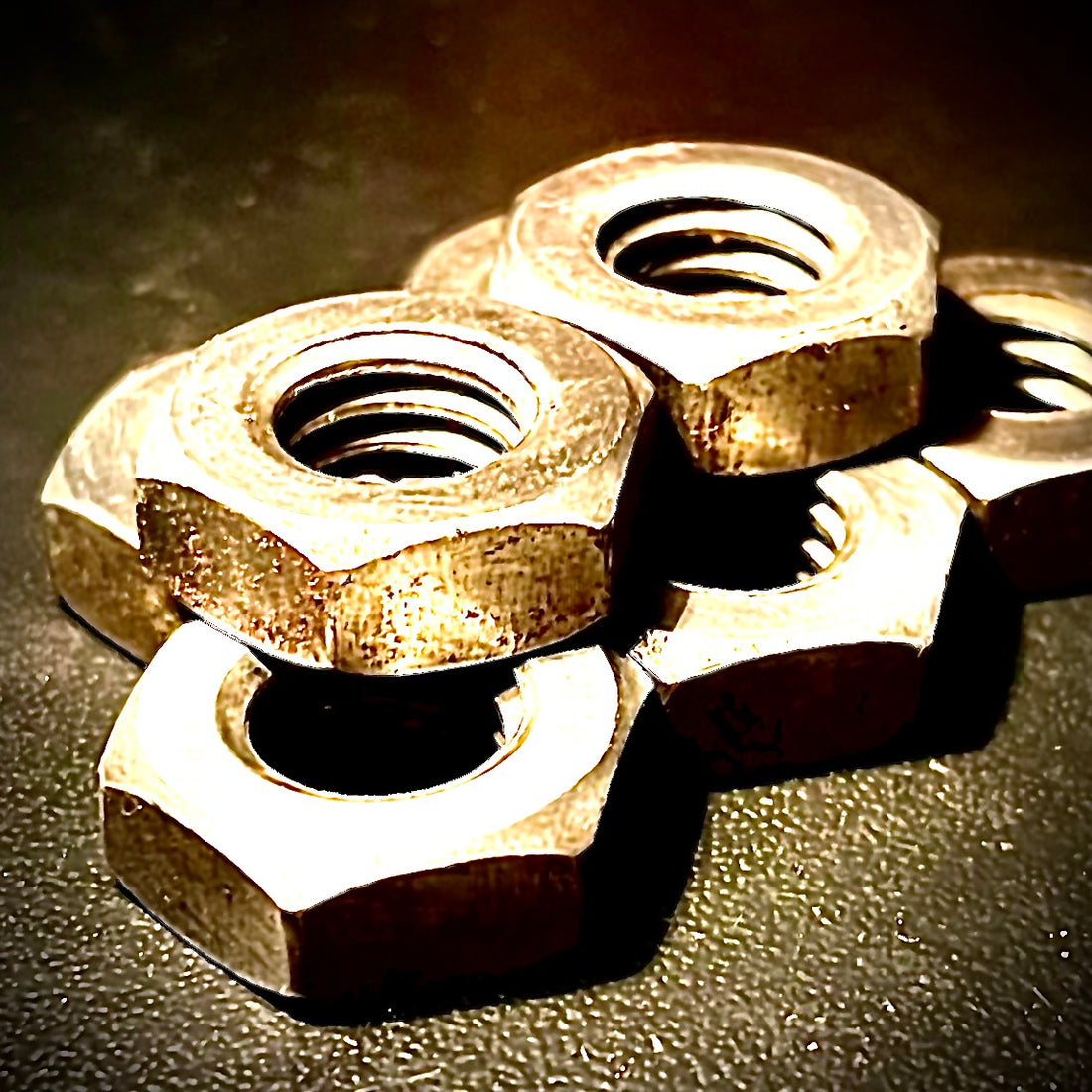

Écrous de blocage demi/minces entièrement métalliques
Un contre-écrou/un demi-écrou/un contre-écrou est serré derrière un autre écrou par mesure de précaution supplémentaire pour empêcher une fixation de se desserrer en raison des vibrations et/ou du couple. L'installation correcte consiste à fixer d'abord le demi-écrou, suivi de l'autre, serré derrière pour bloquer le filetage. Ces écrous font environ la moitié de l’épaisseur d’un écrou complet. Aux États-Unis, on les appelle Jam Nuts.
Écrous à insert en nylon Nyloc
Un écrou nyloc est un écrou qui se verrouille dans un certain sens ou est auto-adhésif et est moins susceptible de se desserrer en raison des vibrations ou des contraintes. Ceci est obtenu grâce à l'ajout d'un insert en nylon dont le diamètre est légèrement inférieur au filetage des écrous. Une attache vissée dans l'écrou coupe un filetage dans le plastique, augmentant ainsi la compression autour de celui-ci (raccordement plus serré). Un écrou nyloc est efficace jusqu'à 121°C.
Philidas, tous les écrous de verrouillage métalliques, se verrouillent sur un boulon ou une vis à l'aide d'un faisceau de filetage dévié/incliné, conçu pour créer une méthode de fixation plus pratique et plus fiable. Les contre-écrous Philidas se trouvent principalement sur les marchés de l’aérospatiale, de l’automobile et du ferroviaire. Même dans des environnements de haute performance où des vibrations peuvent se produire, le couple dominant de Philidas, les écrous autobloquants resteront en place.
Écrous à bride simples non dentelés
Les écrous à bride simple sont des écrous avec une base élargie qui agit comme une rondelle intégrée. Il s'agit d'un écrou hexagonal avec une bride exagérée et non dentelée.
Les écrous à bride sont des écrous avec une base élargie qui agit comme une rondelle intégrée. Sur la face inférieure, il y a des dentelures (bosses) qui déformeront/indenteront légèrement le matériau fixé et, par conséquent, le « verrouilleront » en place.
Ces écrous sont utilisés pour fournir une douille filetée dans le bois. Pour les installer, insérez simplement les écrous dans un trou de taille appropriée et les broches les maintiendront en position. Ils sont utilisés dans les applications du bois et du plastique. Les 4 griffes permettent de saisir le matériau. L'écrou est presque complètement affleurant et fournit un insert fileté. Ils sont couramment utilisés dans la fabrication de meubles.
Les écrous à oreilles ont 2 grandes brides sur les côtés opposés de l'écrou (ailes). On pourrait dire que leur profil est le même que celui de Ben Ball , l'ombre de la tête. Ils sont fixés avec un réglage au doigt et utilisés dans des applications légères où l'écrou est fréquemment retiré ou pour des zones difficiles d'accès ou des situations où les exigences de contrainte/couple sont faibles.
